IHA3810-102G-500BZ1-24F
USYUMO
Estado de Disponibilidad: | |
---|---|
Cantidad: | |

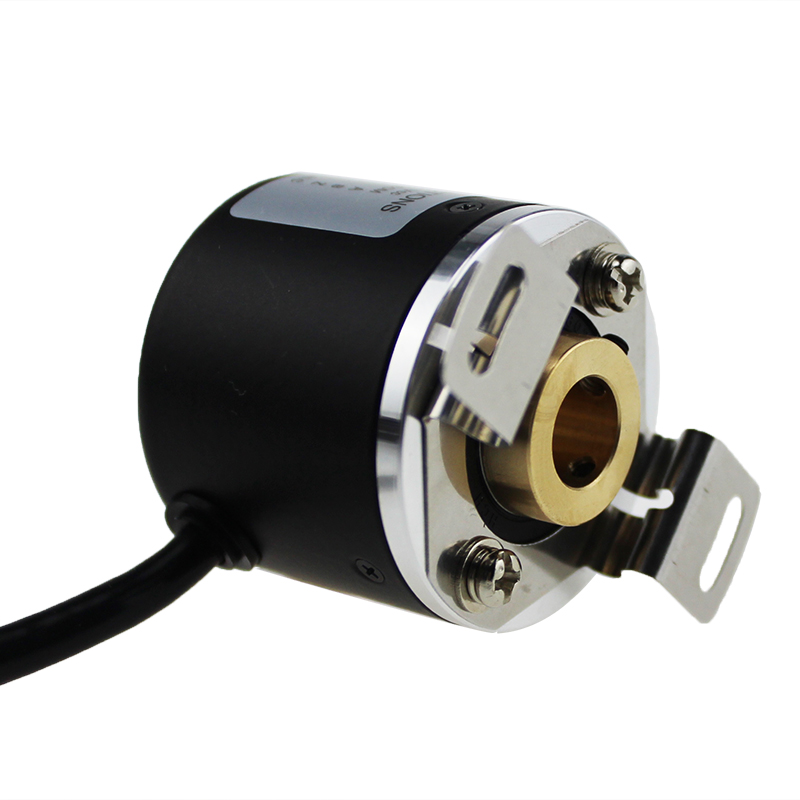

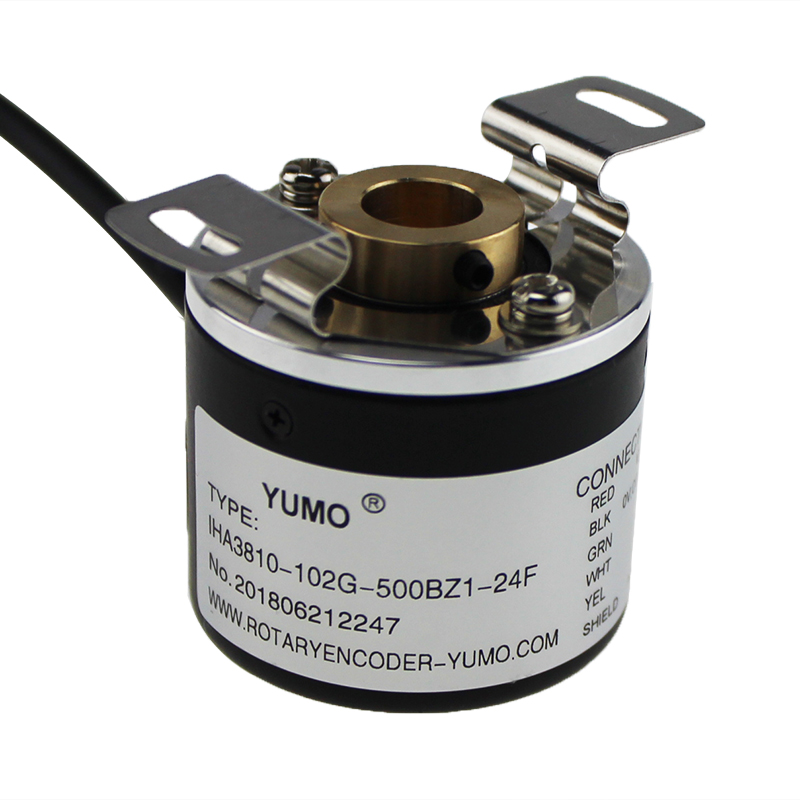

YUMO Venta caliente IHA3810-102G-500BZ1-24F codificador rotatorio incremental de eje hueco
ESPECIFICACIONES ELÉCTRICAS | |||||
circuito de salida | salida NPN de colector abierto | salida de voltaje | salida push-pull | salida del controlador de línea | |
tensión de alimentación | 5/26 | 5/26 | 5±0.25 5-26 | 5±0.25 5-26 | |
Consumo actual | ≤80mA | ≤80mA | ≤80mA | ≤150mA | |
corriente de carga | 40mA | 40mA | 40mA | 60mA | |
soltero de alto nivel | Vcc mín.*70% | mínimo Vcc-2.5V | mínimo Vcc-1.5V | mín. 3,4 V | |
solo bajo nivel | 0,4 V máx. | 0,4 V máx. | Máx. 0,8 V | 0,4 V máx. | |
tiempo de subida Tr | Máximo 1us | Máximo 1us | Máximo 1us | Máx. 200ns | |
tiempo decreciente Tr | Máximo 1us | Máximo 1us | Máximo 1us | Máx. 200ns | |
frecuencia de respuesta | 300kHz | 300kHz | 300kHz | 300kHz | |
ESPECIFICACIONES MECÁNICAS | |||||
numero de pulsos | par de arranque sin sellado | Carga máxima permitida en el eje | resistencia a los golpes | a prueba de vibraciones | |
1024 | ≤0.05Nm | 50N radiales, 20N axiales | 50G/11ms | 10G 10-2000Hz | |
Inercia rotacional | Temperatura de trabajo | Temperatura de almacenamiento | clase de protección | Peso | |
4x10-8kgm2 | menos de 30~85°C | - 35~95°C | IP51 | 100 gramos |
