Un sensor fotoeléctrico consta principalmente de un emisor para emitir luz y un receptor para recibir luz.Cuando la luz emitida es interrumpida o reflejada por el objeto de detección, cambia la cantidad de luz que llega al Receptor.El receptor detecta este cambio y lo convierte en una salida eléctrica.La fuente de luz para la mayoría de Sensores fotoeléctricos es luz infrarroja o visible (generalmente roja o verde/azul para identificar colores).
Categoría estructural Interruptor fotoeléctrico | ||||
Código de apariencia exterior | G70 | |||

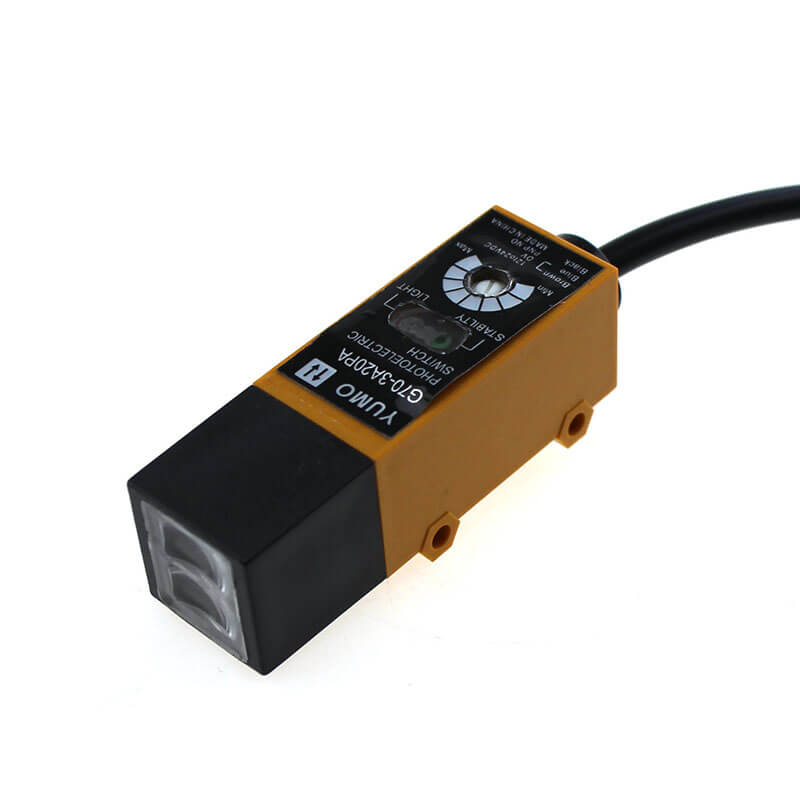

Ilustración de apariencia externa |
| |||
| | |||
Tipo difuso | DISTANCIA DE DETECCIÓN | 20cm-100cm | ||
PNP | NO | G70-3A20NA | ||
corriente continua | CAROLINA DEL NORTE | G70-3A20NB | ||
10 | NO+NC | G70-3A20NC | ||
～ | PNP | NO | G70-3A20PA | |
30 | CAROLINA DEL NORTE | G70-3A20PB | ||
V | NO+NC | G70-3A20PC | ||
CA 90-250 VCA | RCS | NO | ||
CAROLINA DEL NORTE | ||||
Salida de relé | ||||
Retro reflectante | DISTANCIA DE DETECCIÓN | 3m | ||
PNP | NO | G70-3B2NA | ||
corriente continua | CAROLINA DEL NORTE | G70-3B2NB | ||
10 | NO+NC | G70-3B2NC | ||
～ | PNP | NO | G70-3B2PA | |
30 | CAROLINA DEL NORTE | G70-3B2PB | ||
V | NO+NC | G70-3B2PC | ||
CA 90-250 VCA | RCS | NO | ||
CAROLINA DEL NORTE | ||||
Salida de relé | ||||
Viga a través | DISTANCIA DE DETECCIÓN | 5m | ||
PNP | NO | G70-3C5NA | ||
corriente continua | CAROLINA DEL NORTE | G70-3C5NB | ||
10 | NO+NC | G70-3C5NC | ||
～ | PNP | NO | G70-3C5PA | |
30 | CAROLINA DEL NORTE | G70-3C5PB | ||
V | NO+NC | G70-3C5PC | ||
CA 90-250 VCA | RCS | NO | ||
CAROLINA DEL NORTE | ||||
Salida de relé | ||||
Salida de control de CC/SCR/relé | CC: 200 mA, CA: 300 mA relé: 2 A | |||
Corriente de consumo CC/CA | CC <15 mA CA <10 mA | |||
Tiempo de respuesta CC/CA | CC <2 ms CA <20 ms | |||
Ángulo direccional | 3°–10° | |||
Objeto detectado | transparente de cuerpo opaco | |||
Temperatura ambiente de trabajo | –25 ℃ ~ 55 ℃ | |||
Intensidad de iluminación del entorno de trabajo. | Luz solar bajo 10000LX lámpara incandescente bajo 3000LX | |||
Material de la cáscara | El plastico | |||
Grado de protección | IP54 | |||
