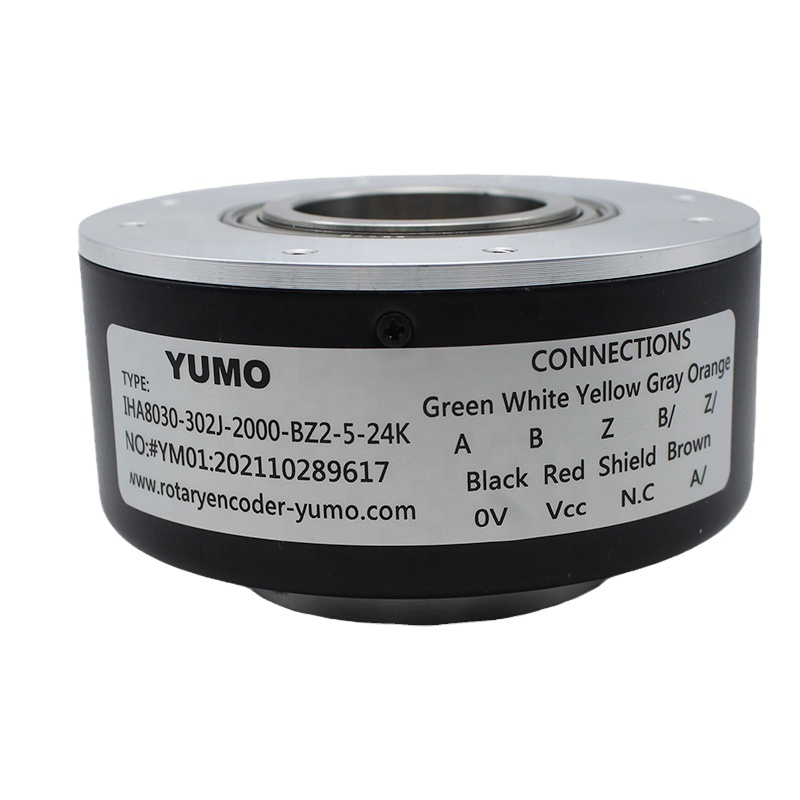

IHA8030-302J-2000-BZ2-5-24K
USYUMO
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Utilizado en el área de control automático, mediciones, ascensor, impresión y embalaje.
Rasgo
Alta confiabilidad, larga vida útil, fuerte capacidad antiinterferente y amplio rango de adaptación de temperatura.
Fijación de chavetero, fácil de instalar y diámetro interior cambiable.
Información sobre pedidos
Especificaciones técnicas
Eléctrico Especificación | ||||
Circuito de salida | Coleccionista abierto | Salida de voltaje | Salida de empujar y tirar | Salida del controlador de línea |
Potencia Vcc | 5~30 | 5~30 | 5±0.25 5~30 | 5±0,25 5~30 |
Actual | ≤80mA | ≤80mA | ≤80mA | ≤150mA |
corriente de carga | 40mA | 40mA | 40mA | 60mA |
Salida de alto nivel | Vcc mín*70% | Mín. Vcc-2.5V | Mín. Vcc-1.5V | Mínimo 3.4V |
Salida de bajo nivel | 0,4 V máx. | 0,4 V máx. | 0,8 V máx. | 0,4 V máx. |
Tiempo de subida Tr | Máximo 1us | Máximo 1us | Máximo 1us | Máx. 200ns |
Otoño Tiempo Tr | Máximo 1us | Máximo 1us | Máximo 1us | Máx. 200ns |
Frecuencia máxima de respuesta | 300kHz | 300kHz | 300kHz | 300kHz |
Especificación mecánica | ||||
Velocidad máxima (r/min) | Par de arranque | máx.Carga del eje | Impactante | Vibración |
5000 | <1Nm | Radiales: 20N, Axiales: 10N | 50G/11-ms | 10G 10-2000Hz |
Rotor Inercia | Temperatura de trabajo | Temperatura de almacenamiento | Grado de protección | Peso |
4*10-8Kgm2 | -30~85℃ | -35~95℃ | IP50 | 500g |
Cambio de fase de salida
Relación de onda: a+b=0.5T±0.1T C+d=0.5T±0.1T Ancho de la señal Z: Tz=1T±0.5T Desviación de ángulo absoluto de fase A,B ≤0.2T | Desviación periódica ≤0.05T T=360°/N (N es el número exacto de impulso de cada giro) |
Tabla de conexiones
Señal | A | B | Z | A(-) | B(-) | Z(-) | vcc | GND | Bloquear |
Color | Verde | Blanco | Amarillo | Marrón | Gris | Naranja | Red | Negro | Red de cobre |
Enchufe DB15 | 4 | 2 | 9 | - | - | - | 7 | 5 | 8 |
Enchufe DB15 | 5 | 3 | 2 | 7 | 6 | 8 | 1 | 4 | 9 |
Dimensiones (mm)
